راهنمای فنی انتخاب لقی مناسب بلبرینگ در تجهیزات صنعتی
شناخت تفاوت کلاسهای لقی مانند C3 و C4 برای مهندسان تعمیرات، نگهداری و بهرهبرداری اهمیت زیادی دارد. در بسیاری از تجهیزات صنعتی مانند الکتروموتورها، گیربکسها، پمپها، فنها و ماشینآلات سنگین، انتخاب صحیح بلبرینگ نقش مهمی در افزایش قابلیت اطمینان و کاهش توقفات ناخواسته دارد.
یکی از مهمترین پارامترهایی که هنگام انتخاب بیرینگ باید بررسی شود، لقی داخلی یا Internal Clearance است.
در بسیاری از موارد، خرابی زودهنگام بلبرینگ نه به دلیل کیفیت پایین، بلکه به علت انتخاب نادرست لقی داخلی اتفاق میافتد.
در این مقاله بررسی میکنیم بلبرینگهای C3 و C4 چه تفاوتی دارند، در چه شرایطی استفاده میشوند و چگونه میتوان لقی مناسب را بر اساس شرایط کاری انتخاب کرد.
لقی داخلی بلبرینگ چیست؟

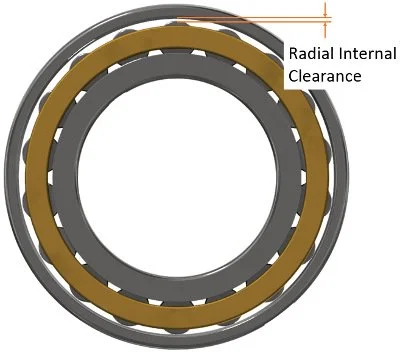

لقی داخلی بلبرینگ به میزان حرکت آزاد بین اجزای داخلی بیرینگ، یعنی ساچمهها و رینگهای داخلی و خارجی گفته میشود.
این لقی معمولاً در دو حالت تعریف میشود:
- لقی شعاعی (Radial Clearance)
- لقی محوری (Axial Clearance)

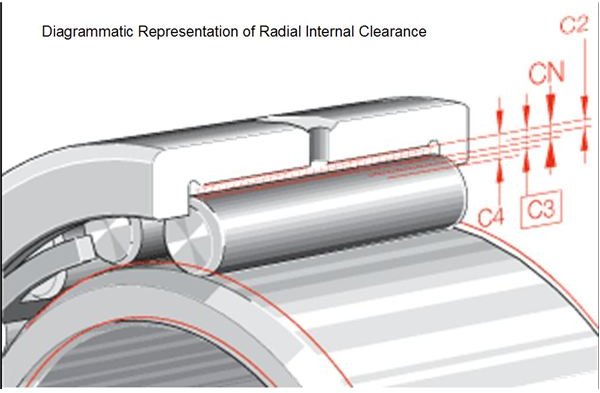

در اغلب کاربردهای صنعتی، منظور از C3 و C4 همان لقی شعاعی داخلی است.
وجود این فاصله باعث میشود بیرینگ در شرایط کاری واقعی مانند:
- افزایش دما
- انبساط حرارتی شفت
- سرعت دوران بالا
- بارگذاری مداوم
بدون ایجاد تنش اضافی کار کند.
اگر لقی داخلی کمتر از مقدار موردنیاز باشد:
- اصطکاک داخلی افزایش پیدا میکند
- دمای کاری بیرینگ بالا میرود
- گریس سریعتر تخریب میشود
- احتمال گیرپاژ یا قفل شدن بیرینگ افزایش مییابد
از طرف دیگر، اگر لقی بیش از حد زیاد باشد:
- ارتعاش افزایش پیدا میکند
- نویز بیشتری تولید میشود
- دقت چرخش کاهش مییابد
- توزیع بار بین ساچمهها نامناسب میشود
بنابراین انتخاب صحیح لقی داخلی تأثیر مستقیمی بر عمر مفید بلبرینگ دارد.
بلبرینگ C3 چیست؟
بلبرینگ C3 دارای لقی داخلی بیشتر از حالت استاندارد یا Normal Clearance است.
در بسیاری از تجهیزات صنعتی، پس از نصب بیرینگ روی شفت و هنگام افزایش دمای کاری، بخشی از لقی داخلی کاهش پیدا میکند. به همین دلیل در کاربردهایی که دمای کاری یا سرعت دوران بالاتر است، معمولاً از C3 استفاده میشود.
کاربردهای رایج بلبرینگ C3:
- الکتروموتورهای صنعتی
- پمپها
- فنهای صنعتی
- گیربکسها
- تجهیزات با دور متوسط تا بالا
در واقع C3 یکی از رایجترین کلاسهای لقی در صنعت محسوب میشود زیرا میتواند انبساط حرارتی ناشی از کارکرد تجهیزات را جبران کند.
بلبرینگ C4 چیست؟
بلبرینگ C4 دارای لقی داخلی بیشتری نسبت به C3 است و برای شرایط کاری سنگینتر طراحی شده است.
در تجهیزاتی که:
- دمای کاری بسیار بالا است
- بارگذاری شدید وجود دارد
- سرعت دوران بالا است
- اختلاف دمای شفت و هوزینگ زیاد است
معمولاً از بیرینگ C4 استفاده میشود.
کاربردهای متداول C4:
- خطوط نورد فولاد
- تجهیزات صنایع سیمان
- ماشینآلات معدنی
- تجهیزات با حرارت بالا
- برخی موتورهای خاص با دور بالا
در این شرایط، انبساط حرارتی شدید میتواند باعث کاهش شدید لقی داخلی شود؛ بنابراین استفاده از C4 از ایجاد Preload ناخواسته جلوگیری میکند.

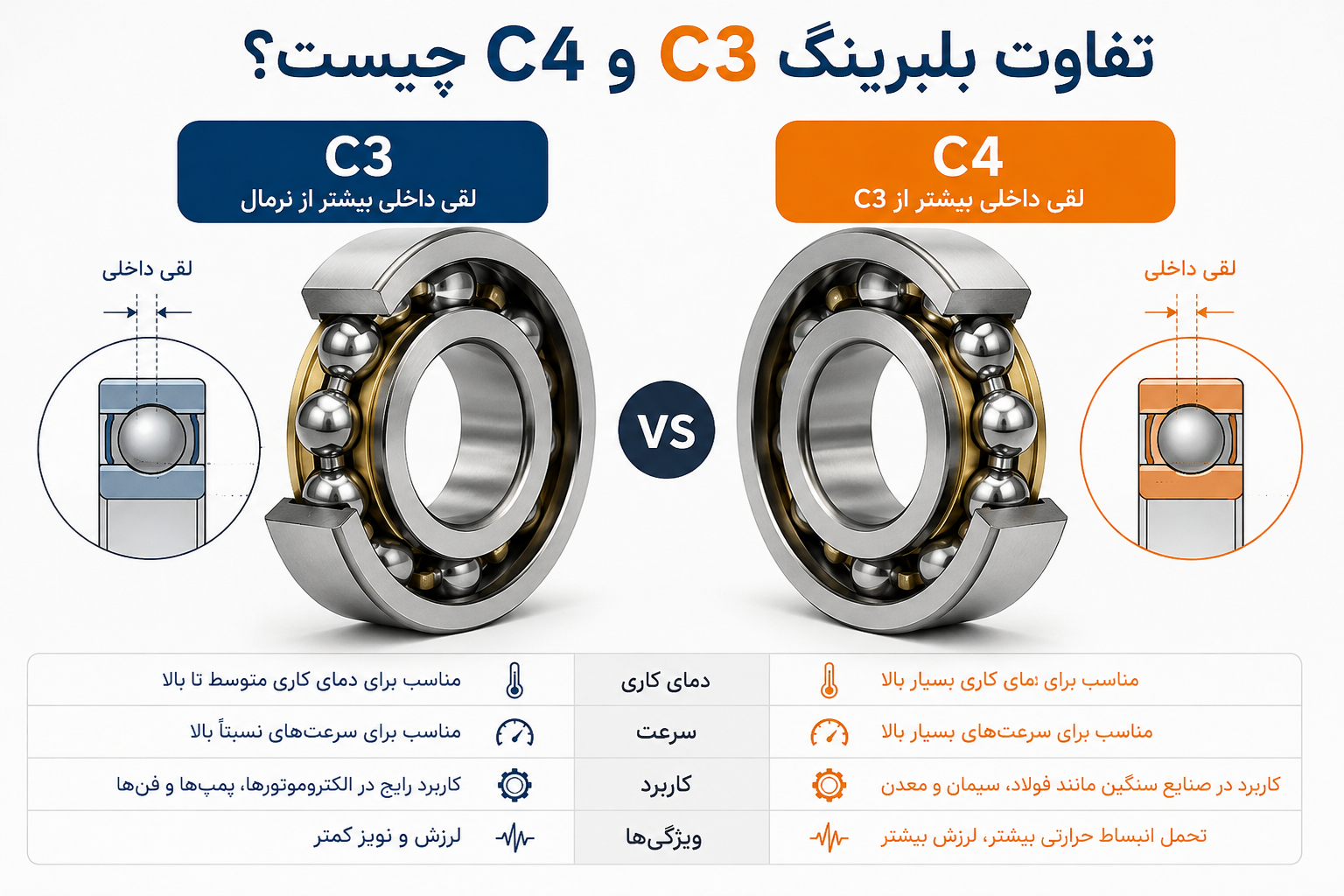

فرق اصلی بلبرینگ C3 و C4
تفاوت اصلی این دو کلاس در میزان لقی داخلی اولیه آنها است.
| ویژگی | C3 | C4 |
|---|---|---|
| میزان لقی داخلی | بیشتر از نرمال | بیشتر از C3 |
| کاربرد رایج | الکتروموتور و تجهیزات عمومی | صنایع سنگین و دمای بالا |
| میزان ارتعاش | کمتر | بیشتر |
| تحمل انبساط حرارتی | مناسب | بسیار بالا |
| دقت عملکرد | بهتر | کمتر از C3 |
هرچه لقی بیشتر شود، بیرینگ تحمل بهتری در برابر افزایش دما خواهد داشت، اما معمولاً میزان لرزش و نویز نیز بیشتر میشود.
چه زمانی باید از بلبرینگ C3 استفاده کرد؟
در بیشتر کاربردهای عمومی صنعتی، C3 انتخاب مناسبی محسوب میشود.
موارد معمول استفاده:
- الکتروموتورهای استاندارد
- پمپهای صنعتی
- فنها و بلوئرها
- گیربکسها
- تجهیزات با دمای کاری متوسط
در بسیاری از موتورهای صنعتی، استفاده از C3 باعث میشود بیرینگ پس از رسیدن به دمای کاری همچنان لقی مناسبی داشته باشد و تحت تنش داخلی قرار نگیرد.
چه زمانی C4 انتخاب مناسبتری است؟
در شرایط کاری سنگین، C4 عملکرد مطمئنتری ارائه میدهد.
موارد رایج استفاده:
- دمای کاری بالا
- بارهای سنگین و شوکی
- سرعتهای بسیار بالا
- تجهیزات نورد فولاد
- ماشینآلات صنایع سیمان و معدن
در این کاربردها اگر از C3 استفاده شود، ممکن است لقی داخلی پس از گرم شدن بیش از حد کاهش پیدا کند و بیرینگ دچار افزایش حرارت یا آسیب شود.
آیا انتخاب اشتباه C3 و C4 خطرناک است؟
بله. انتخاب نادرست لقی داخلی یکی از مهمترین عوامل خرابی بیرینگ در صنعت است.
برای مثال:
- استفاده از C4 در یک الکتروموتور معمولی میتواند باعث افزایش ارتعاش، نویز و کاهش دقت عملکرد شود.
- استفاده از C3 در تجهیزاتی با دمای بسیار بالا ممکن است منجر به افزایش اصطکاک و گیرپاژ بیرینگ شود.
به همین دلیل انتخاب کلاس لقی باید بر اساس شرایط واقعی تجهیز انجام شود.
در انتخاب لقی مناسب چه عواملی باید بررسی شوند؟
برای انتخاب صحیح بلبرینگ باید پارامترهای زیر بررسی شوند:
- دمای کاری تجهیز
- سرعت دوران
- نوع و مقدار بار
- میزان فیت بودن شفت و هوزینگ
- نوع روانکار
- شرایط محیطی
- نوع نصب و تلرانسها
در صنایع سنگین، انتخاب اشتباه لقی داخلی میتواند باعث افزایش توقف خط تولید و هزینههای تعمیرات شود.

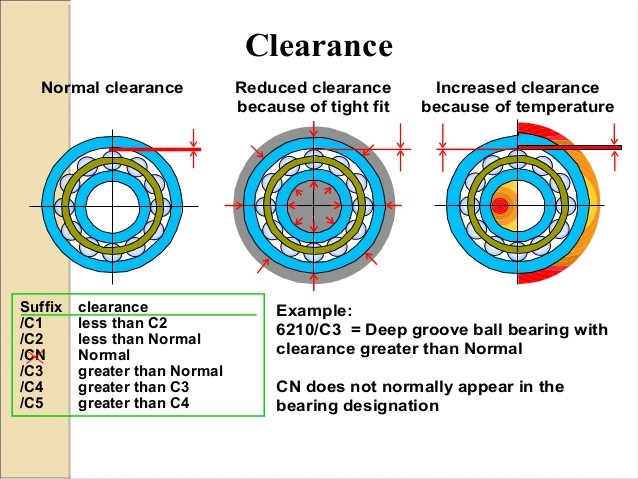

تفاوت C3 با Normal Clearance
بلبرینگهای Normal Clearance دارای لقی استاندارد کارخانه هستند و معمولاً در کاربردهای سبکتر استفاده میشوند.
اما در بسیاری از تجهیزات صنعتی به دلیل:
- فیت بودن رینگ داخلی روی شفت
- افزایش دمای حین کار
- سرعت بالاتر
لقی داخلی پس از نصب کاهش پیدا میکند؛ به همین دلیل استفاده از C3 در صنعت بسیار رایجتر است.
جمعبندی
بلبرینگهای C3 و C4 برای شرایط کاری متفاوت طراحی شدهاند و انتخاب صحیح آنها تأثیر مستقیمی بر عملکرد، دمای کاری و عمر مفید تجهیزات دارد.
به طور خلاصه:
- C3 برای اکثر تجهیزات صنعتی و الکتروموتورها مناسب است.
- C4 در شرایط کاری سنگین، دمای بالا و تجهیزات خاص استفاده میشود.
انتخاب صحیح لقی داخلی میتواند:
- عمر بیرینگ را افزایش دهد
- مصرف انرژی را کاهش دهد
- از توقفات ناخواسته جلوگیری کند
- قابلیت اطمینان تجهیزات را افزایش دهد
سوالات متداول
آیا C4 بهتر از C3 است؟
خیر. انتخاب مناسب به شرایط کاری بستگی دارد. در بسیاری از کاربردهای عمومی، C3 عملکرد بهتری دارد.
چرا بیشتر الکتروموتورها از C3 استفاده میکنند؟
زیرا پس از افزایش دمای موتور، بخشی از لقی داخلی کاهش پیدا میکند و C3 این کاهش را جبران میکند.
آیا میتوان C3 را با C4 جایگزین کرد؟
فقط پس از بررسی شرایط کاری تجهیز. جایگزینی بدون بررسی فنی ممکن است باعث افزایش ارتعاش یا کاهش عمر بیرینگ شود.
آیا لقی بیشتر همیشه بهتر است؟
خیر. لقی بیش از حد میتواند باعث افزایش نویز، ارتعاش و کاهش دقت عملکرد شود.
